Tổng quan về EX4300

Dòng thiết bị chuyển mạch Ethernet EX4300 cung cấp hiệu suất, tính linh hoạt và khả năng mở rộng cần thiết cho cả môi trường chuyển mạch truy cập Gigabit Ethernet (GbE) tại trường học và trung tâm dữ liệu. Khi được triển khai trong cấu hình Virtual Chassis, EX4300 cung cấp tính đơn giản trong vận hành và khả năng mở rộng logic cao hơn mà các doanh nghiệp yêu cầu. Kết hợp nền kinh tế nhỏ gọn, trả tiền theo mức tăng trưởng và công suất và làm mát thấp với hiệu suất, tính khả dụng và mật độ cổng của các nền tảng dựa trên khung máy, EX4300 cho phép các doanh nghiệp triển khai với tốc độ và sự nhanh nhẹn để tăng doanh thu và cải thiện năng suất.
EX4300 được tích hợp, cung cấp và quản lý trong Juniper Mist Cloud Architecture. Mist Wired Assurance mang đến trải nghiệm tốt hơn cho các thiết bị được kết nối thông qua các cấp độ dịch vụ và tự động hóa hỗ trợ AI.

Dòng thiết bị chuyển mạch Ethernet Juniper Networks ®  EX4300 với công nghệ Virtual Chassis kết hợp độ tin cậy của hệ thống mô-đun với tính kinh tế và tính linh hoạt của nền tảng có thể xếp chồng, mang đến giải pháp có hiệu suất cao, có thể mở rộng cho môi trường trung tâm dữ liệu, khuôn viên trường và chi nhánh. Có sẵn cả tùy chọn truy cập 1GbE và chuyển mạch multigigabit.

Cung cấp một bộ đầy đủ các khả năng chuyển mạch Lớp 2 và Lớp 3, EX4300 cho phép nhiều triển khai khác nhau, bao gồm truy cập khuôn viên trường, chi nhánh và trung tâm dữ liệu. Ban đầu, có thể triển khai một bộ chuyển mạch EX4300 24 cổng hoặc 48 cổng. Khi nhu cầu tăng lên, công nghệ Virtual Chassis của Juniper cho phép bất kỳ tổ hợp nào gồm tối đa 10 bộ chuyển mạch EX4300 và/hoặc EX4600 được kết nối liền mạch và được quản lý như một thiết bị duy nhất, mang lại giải pháp có thể mở rộng, trả tiền khi bạn phát triển để mở rộng môi trường mạng. Một cặp bộ chuyển mạch sợi quang EX4300 32 cổng cũng có thể được triển khai như một bộ chuyển mạch tổng hợp hợp nhất hoặc bộ chuyển mạch lõi nhỏ. Ngoài ra, EX4300 có thể tích hợp với dòng Juniper Networks QFX5100 gồm các bộ chuyển mạch truy cập trung tâm dữ liệu 10GbE và 40GbE trong một cấu hình ngăn xếp đơn hoặc Virtual Chassis, cho phép nâng cấp máy chủ 10GbE không gây gián đoạn và đơn giản hóa việc quản lý môi trường truy cập hỗn hợp.

Các bộ chuyển mạch EX4300 có thể được kết nối với nhau qua nhiều cổng thu phát 40GbE quad small form-factor pluggable plus (QSFP+) để tạo thành một backplane 320 gigabit mỗi giây (Gbps). Một mô-đun uplink linh hoạt hỗ trợ cả tùy chọn 1GbE và 10GbE cũng có sẵn, cho phép kết nối tốc độ cao với các bộ chuyển mạch lớp tổng hợp hoặc lớp lõi kết nối nhiều tầng hoặc tòa nhà.

Tất cả các thiết bị chuyển mạch EX4300 đều bao gồm các tính năng có tính khả dụng cao (HA) như nguồn điện dự phòng, có thể hoán đổi nóng bên trong và quạt có thể thay thế tại chỗ để đảm bảo thời gian hoạt động tối đa. Ngoài ra, các mẫu thiết bị chuyển mạch EX4300 hỗ trợ Power over Ethernet (PoE) cung cấp PoE+ theo tiêu chuẩn 802.3at để cung cấp tới 30 watt trên tất cả các cổng để hỗ trợ điện thoại IP mật độ cao và triển khai điểm truy cập không dây 802.11n.

Ngoài ra, một mô hình đa gigabit, EX4300-48MP, hỗ trợ tốc độ 100 Mbps, 1 Gbps, 2,5 Gbps, 5 Gbps và 10 Gbps tuân thủ IEEE 802.3bz trên các cổng truy cập. Điều này cho phép các điểm truy cập 802.11ac Wave 2, yêu cầu băng thông cao hơn, kết nối với bộ chuyển mạch. Bộ chuyển mạch đa gigabit EX4300 cũng hỗ trợ công suất lên đến 95 watt trên bất kỳ cổng truy cập nào, cho phép các thiết bị PoE++ yêu cầu hơn 30 watt để kết nối và lấy điện từ bộ chuyển mạch.

Bộ chuyển mạch đa gigabit EX4300 cũng cho phép mã hóa Media Access Control Security (MACsec) AES256 ở mức cao hơn trên tất cả các cổng truy cập và uplink, bảo vệ lưu lượng truy cập của khách hàng khỏi truy cập trái phép. EX4300-48MP bao gồm bốn cổng thu phát 40GbE QSFP+ chuyên dụng có thể được sử dụng làm cổng Virtual Chassis để tạo ra backplane 320 Gbps.

Chassis-Like Features in an Expandable Form Factor

Các thiết bị chuyển mạch EX4300 cấu hình cố định bao gồm một số tính năng có tính khả dụng cao thường đi kèm với các giải pháp dựa trên khung máy, bao gồm:

• Quạt có thể thay thế nóng
• Hệ điều hành Junos ® dạng mô-đun của Juniper Networks  (tương thích với hệ thống khung gầm)
• Động cơ định tuyến kép (RE) với chuyển đổi động cơ định tuyến (GRES) linh hoạt trong cấu hình khung gầm ảo
• Giao diện quản lý đơn
• Nâng cấp phần mềm dễ dàng, tập trung
• Khả năng mở rộng từ 24 đến 480 cổng 10/100/1000BASE-T và 24 đến 240 cổng 100/1000/2500/5000/10000BASE-T, với tối đa 40 uplink 10GbE và 40 uplink 40GbE (tối đa 40 uplink 10GbE, 20 uplink 40GbE hoặc 20 uplink 100GbE trên các mô hình multigigabit, ngoài bốn cổng Virtual Chassis 40 Gbps chuyên dụng cho mỗi bộ chuyển mạch)

Mỗi bộ chuyển mạch EX4300 bao gồm một Công cụ chuyển tiếp gói tin dựa trên ASIC duy nhất, EX-PFE. Công cụ định tuyến (RE) tích hợp cung cấp tất cả các chức năng của mặt phẳng điều khiển. EX4300 cũng tận dụng cùng một hệ điều hành Junos mô-đun như các bộ chuyển mạch, bộ định tuyến và thiết bị bảo mật khác của Juniper Networks, đảm bảo triển khai và vận hành nhất quán các tính năng của mặt phẳng điều khiển trên toàn bộ cơ sở hạ tầng của Juniper Networks.

Kiến trúc và các thành phần chính

Các thiết bị chuyển mạch EX4300 là thiết bị đơn vị giá đỡ (1 U) cung cấp giải pháp nhỏ gọn cho các tủ đấu dây đông đúc và các vị trí công tắc truy cập, nơi không gian và nguồn điện là tối quan trọng. Mỗi EX4300 hỗ trợ các cổng 40GbE QSFP+ tiêu chuẩn được cấu hình sẵn để hỗ trợ các kết nối backplane Virtual Chassis tốc độ cao; trên các công tắc truy cập 1GbE, các cổng này cũng có thể hoạt động như các đường truyền lên đến các thiết bị tổng hợp ngược dòng. Ngoài ra, mỗi EX4300 hỗ trợ một mô-đun đường truyền lên bảng điều khiển phía trước tùy chọn cung cấp các cổng 1GbE hoặc 10GbE cho các kết nối xương sống hoặc liên kết tổng hợp tốc độ cao giữa các tủ đấu dây và các công tắc tổng hợp ngược dòng; mô hình đa gigabit cung cấp tùy chọn giữa mô-đun đường truyền lên SFP+ 4 cổng 10GbE hoặc mô-đun đường truyền lên QSFP+ 40GbE 2 cổng/2 cổng 100GbE QSFP28. Có thể lắp đặt các mô-đun uplink mà không cần tắt nguồn thiết bị chuyển mạch, cho phép người dùng thêm kết nối tốc độ cao bất kỳ lúc nào hoặc di chuyển từ loại uplink này sang loại khác, mang lại khả năng kết nối linh hoạt và hiệu suất cao tối ưu.

Các mẫu EX4300 truy cập 1GbE cũng có màn hình LCD mặt trước cung cấp giao diện linh hoạt để thực hiện khôi phục cấu hình và đưa thiết bị lên, báo cáo trạng thái đèn LED và báo động của công tắc hoặc khôi phục công tắc về cài đặt mặc định. Khi triển khai như một thành viên của cấu hình Virtual Chassis, màn hình LCD cũng hiển thị "số khe cắm" của công tắc và trạng thái RE để xác định nhanh chóng và giải quyết vấn đề.

Bốn cổng 40GbE QSFP+ tích hợp ở mặt sau hỗ trợ triển khai EX4300 Virtual Chassis qua backplane ảo 320 Gbps. Khi triển khai ở khoảng cách gần như trong tủ đấu dây hoặc trong các ứng dụng trung tâm dữ liệu trên giá đỡ, các công tắc EX4300 có thể được kết nối an toàn bằng cáp đồng gắn trực tiếp 40GbE QSFP+ (DAC) tiêu chuẩn (có chiều dài 50 cm, 1 m, 3 m và 5 m).

Các thiết bị chuyển mạch được triển khai trong cấu hình Virtual Chassis trải rộng trên các khu vực rộng hơn có thể được kết nối với nhau bằng bộ thu phát quang QSFP+ như QSFP+ SR4, hỗ trợ khoảng cách lên tới 150 m.

Có sẵn cổng RJ-45 chuyên dụng ở mặt sau để quản lý ngoài băng tần, trong khi có thể sử dụng cổng USB ở mặt sau để dễ dàng tải lên Junos OS và các tệp cấu hình. Ngoài ra, cổng điều khiển USB chuyên dụng ở mặt trước và cổng điều khiển RJ-45 ở mặt sau cung cấp các tùy chọn điều khiển ngoài băng tần linh hoạt.

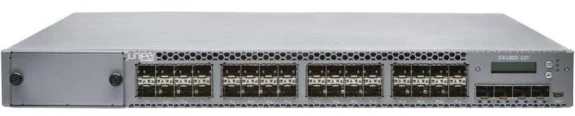

Juniper EX4300-32F-TAA

Juniper EX4300-32F-TAA là một bộ chuyển mạch Ethernet hiệu suất cao, cấp doanh nghiệp được thiết kế cho các triển khai mật độ cao tại biên mạng. Đây là một phần của dòng chuyển mạch EX4300 được biết đến với hiệu suất cao, khả năng mở rộng và độ tin cậy. EX4300-32F-TAA đáp ứng các yêu cầu của Đạo luật Thỏa thuận Thương mại (TAA), khiến nó trở nên lý tưởng cho các ứng dụng của chính phủ và công cộng.

Thông số kĩ thuật
