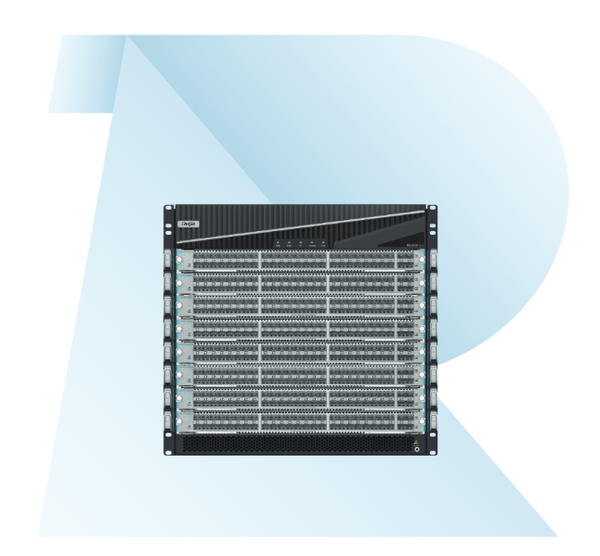

RG-N18010-E High-density Large-buffer Core Switch for Cloud Architecture Network

Mã sản phẩm: RG-N18010-E Tình trạng: Còn hàng Thương hiệu: Ruijie

Khe cắm line card: 8 khe cắm, hỗ trợ tối đa 8 line card.
Dung lượng chuyển mạch hệ thống: Lên đến 19,2 Tbps.
Tốc độ chuyển tiếp gói tin: Lên đến 14.200 Mpps.
Kích thước: 442,5 mm (rộng) x 560 mm (sâu) x 442 mm (cao), 10 RU.

Số lượng:

LIÊN HỆ TƯ VẤN

Mr. LIÊM

0981156699

Mr. ÁNH

0327226056

Ms.MỸ

0986671341

HỖ TRỢ KỸ THUẬT

Mr. KỲ

0383791490

Mr. Phan Anh

0862235603

Mr. Tuấn Anh

0972814658

Giá bán liên hệ

Chia sẻ:

CAM KẾT BÁN HÀNG

Sản Phẩm Chính Hãng 100% Đầy Đủ CO/CQ

Giá Cạnh Tranh Rẻ Nhất Thị Trường

Giao Hàng Trên Toàn Quốc

Hỗ Trợ Kỹ Thuật Chuyên Nghiệp, Nhiệt Tình

Ưu Đãi Lớn Cho Đại Lý Và Dự Án

Chăm Sóc Khách Hàng Trước, Trong và Sau Khi Mua Hàng Tận Tâm.

Mô tả sản phẩm

Tổng quan về dòng 18000-E series

Các thiết bị chuyển mạch Newton 18000-E series (RG-N18000-E) của Ruijie Networks là các thiết bị chuyển mạch lõi được thiết kế bởi Ruijie Networks cho các mạng kiến trúc đám mây thế hệ tiếp theo.

Đặc trưng bởi các tính năng của trung tâm dữ liệu đám mây và mạng trường học đám mây, RG-N18000-E đạt được sự tích hợp, ảo hóa và triển khai linh hoạt mạng kiến trúc đám mây. RG-N18000-E sử dụng thiết kế kiến trúc phần mềm và phần cứng tiên tiến và là một trong những thiết bị chuyển mạch lõi có cấu hình cao trong ngành.

Nó sử dụng kiến trúc chuyển mạch đa mặt phẳng đa cấp CLOS tiên tiến để cung cấp khả năng hỗ trợ dịch vụ và nâng cấp băng thông liên tục. Sử dụng hệ điều hành mô-đun (OS), RG-N18000-E hỗ trợ IPv4, IPv6 và các dịch vụ mạng khác, đáp ứng các yêu cầu ứng dụng của Ethernet trong tương lai.

Ngoài ra, RG-N18000-E còn hỗ trợ các tính năng ảo hóa như Bộ chuyển mạch ảo (VSU). VSU đơn giản hóa kiến trúc mạng của khách hàng để cải thiện hiệu quả O&M.

RG-N18000-E có hai mẫu: RG-N18014-E và RG-N18010-E. Chúng có thể thích ứng với các yêu cầu khác nhau về mật độ cổng và hiệu suất của các quy mô mạng khác nhau, cung cấp sự hỗ trợ thiết bị mạnh mẽ cho việc xây dựng mạng kiến trúc đám mây. Hai mô hình này có thể được triển khai trong các trung tâm dữ liệu, MAN, mạng trường học hoặc các kịch bản hội tụ mạng trường học và trung tâm dữ liệu khi cần thiết.

Đặc điểm nổi bật

Sử dụng kiến trúc đa mặt phẳng đa cấp CLOS tiên tiến để tách mặt phẳng điều khiển khỏi mặt phẳng chuyển tiếp. Điều này đảm bảo chuyển mạch không bị chặn ở tốc độ đường truyền giữa tất cả các giao diện, đồng thời mang lại khả năng hỗ trợ dịch vụ và nâng cấp băng thông liên tục.
Áp dụng thiết kế trực giao cho thẻ đường truyền và mô-đun chuyển mạch kết cấu, đồng thời truyền lưu lượng qua thẻ đường truyền đến mô-đun kết cấu chuyển mạch thông qua đầu nối trực giao để chuyển mạch. Điều này đạt được kết nối bằng 0 trên bảng nối đa năng và tổn thất truyền tải thấp, giúp giảm đáng kể sự suy giảm tín hiệu và cải thiện hiệu suất truyền lưu lượng dịch vụ trong bộ chuyển mạch.
Cung cấp các cổng Ethernet 40GE và 100GE mật độ cao để đáp ứng nhu cầu phát triển bền vững của các trung tâm dữ liệu điện toán đám mây và các yêu cầu đối với thiết bị chuyển mạch lõi trong thập kỷ phát triển mạng tiếp theo.
Sử dụng hệ điều hành mô-đun và tách rời hoàn toàn RGOS. Mỗi thành phần hoạt động độc lập, đảm bảo dịch vụ không ngừng nghỉ.
Các thành phần dịch vụ được tách rời hoàn toàn và cung cấp khả năng tự sửa chữa trong trường hợp có sự cố, đảm bảo độ tin cậy của hệ thống cao.
Hỗ trợ nâng cấp nóng cho các chức năng của từng thành phần dịch vụ và mở rộng các chức năng trực tuyến để đảm bảo tính liên tục của dịch vụ.
Hỗ trợ SDN tích hợp vào giải pháp Ruijie để đạt được việc triển khai nhanh chóng và vận hành tự động các mạng trong khuôn viên trường; cung cấp khả năng kiểm soát truy cập nhẹ và phê duyệt bằng một cú nhấp chuột, đảm bảo truy cập thiết bị đầu cuối nhanh chóng và an toàn; cung cấp trực quan hóa lưu lượng truy cập trên toàn mạng, các biện pháp xác định vị trí lỗi nhanh chóng và O&M tự động để khôi phục nhanh chóng mạng sản xuất.
Tùy chỉnh mạng ảo chuyên dụng để phân bổ tài nguyên linh hoạt và hiệu quả. Hỗ trợ Giải pháp Ethernet quang đơn giản hóa và thẻ dòng siêu hội tụ CWDM. Mỗi thẻ dòng hỗ trợ tám cổng tổng hợp SFX có thể kết nối với 64 thiết bị đầu cuối

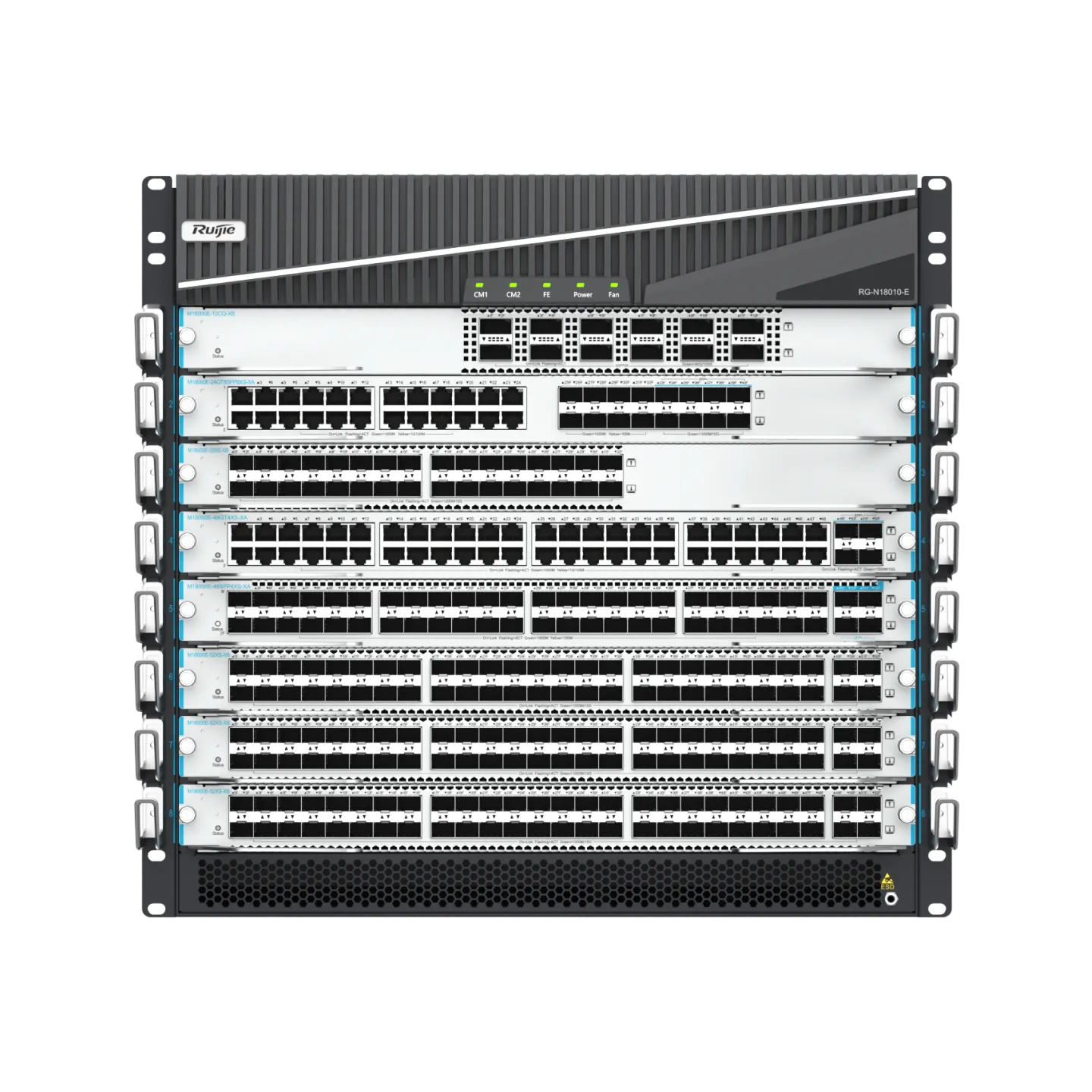

Ruijie RG-N18010-E – Switch Core Modular Hiệu Suất Cao

Ruijie RG-N18010-E là switch core modular tiên tiến, được thiết kế cho trung tâm dữ liệu, mạng diện rộng (MAN) và hệ thống mạng quy mô lớn. Với kích thước 10 RU, thiết bị hỗ trợ 8 khe cắm line card, cung cấp lên đến 416 cổng 10GE và 96 cổng 100GE, đáp ứng nhu cầu mở rộng linh hoạt và băng thông cao.

Sử dụng kiến trúc Clos Orthogonal không backplane, RG-N18010-E giúp tối ưu hóa hiệu suất, giảm thiểu suy hao tín hiệu và cải thiện tốc độ truyền tải. Hệ điều hành RGOS modular hỗ trợ các thành phần dịch vụ độc lập, đảm bảo hoạt động liên tục, khôi phục nhanh khi xảy ra lỗi và cho phép nâng cấp trực tuyến mà không gián đoạn dịch vụ.

Thiết bị có hệ thống dự phòng đa lớp với module điều khiển, nguồn điện và quạt có thể thay thế nóng, giúp duy trì độ ổn định và sẵn sàng của hệ thống. Bên cạnh đó, RG-N18010-E còn hỗ trợ SDN, giúp triển khai và quản lý mạng tự động, tiết kiệm chi phí vận hành. Ngoài ra, giải pháp SOE mới và cổng hyper-converged giúp mở rộng kết nối linh hoạt, phù hợp với các trung tâm dữ liệu hiện đại.

Về hiệu suất, thiết bị có dung lượng chuyển mạch lên đến 19,2 Tbps, tốc độ chuyển tiếp gói tin 14.200 Mpps, kích thước 442,5 mm x 560 mm x 442 mm (10 RU). Với các tính năng mạnh mẽ và khả năng mở rộng tối ưu, Ruijie RG-N18010-E là lựa chọn lý tưởng cho các doanh nghiệp cần một switch core hiệu suất cao, linh hoạt và bảo mật.

Thông số kĩ thuật

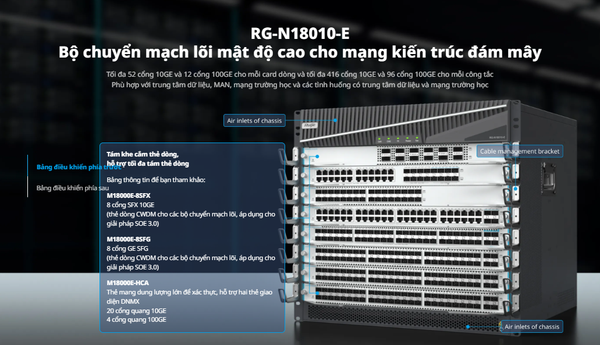

Port Specifications	RG-N18010-E	RG-N18014-E
Module slot	2 x supervisor module slots 8 x line card slots 4 x switch fabric module slots 4 x power module slots 2 x fan module slots	2 x supervisor module slots 12 x line card slots 4 x switch fabric module slots 4 x power module slots 2 x fan module slots
Supervisor module	M18000E-CM M18000E-CM II Note: The supervisor modules of the M18000E-CM and M18000E-CM II are incompatible with each other. Do not insert them into the same chassis. The main program versions of the two supervisor modules are independent.
Switch fabric module	M18010E-FE-X I M18000E-FE-X II	M18000E-FE-X II
Line card	M18000E-48GT4XS-XA M18000E-48SFP4XS-XA M18000E-24GT8SFP8XS-XA M18000E-32XS-XB M18000E-52XS-XB M18000E-12CQ-XB M18000E-8SFG M18000E-8SFX M18000E-HCA (modular line card) ● HCA-4CQ (modular port adapter) ● HCA-20XS (modular port adapter)
Power module	RG-PA600I RG-PA1600I
Fan module	M10C-FAN (pre-installed 2)	M14FAN-F (pre-installed 2)
Module management port	Supervisor module: ● 1 x RJ45 console port ● 1 x RJ45 MGMT port Switch fabric module: ● 1 x RJ45 console port
USB	Supervisor module: 1 x USB 2.0 port (no capacity limit, 2G/4G/8G/16G/32G capacity tested)

System Specifications	RG-N18010-E	RG-N18014-E
System packet forwarding rate *1	14,200 Mpps	21,000 Mpps
System switching capacity *2	19.2 Tbps	28.8 Tbps
CPU	Supervisor module: ● M18000E-CM: quad-core CPU, each core with the clock speed of 2.2 GHz ● M18000E-CM II: octa-core CPU, each core with the clock speed of 2.2 GHz Switch fabric module: ● Quad-core CPU, each core with the clock speed of 2.2 GHz Line card: ● M18000E-XA/XB/CWDM card: quad-core CPU, each core with the clock speed of 2.2 GHz ● M18000E-HCA: octa-core CPU, each core with the clock speed of 2.2 GHz
Real-time clock (RTC)	M18000E-CM/CM II: supported
BootROM	M18000E-CM/CM II: 16 MB XA/XB/CWDM/FE card: 16 MB M18000E-HCA: 16 MB
Flash memory	M18000E-CM: 8 GB M18000E-CM II: 16 GB XA/XB/CWDM/FE card: 8 GB M18000E-HCA: 16 GB
Memory	M18000E-CM: 4 GB DDR4 M18000E-CM II: 16 GB DDR4 XA/XB/CWDM/FE card: 4 GB DDR4 M18000E-HCA: 16 GB DDR4
Switch buffer	XA card: 4 MB XB/CWDM/HCA card: 35 MB
Number of MAC address	Number of static MAC addresses ● XA card: 4,000 ● XB card: 10,000 ● HCA card: 10,000 Number of global MAC addresses ● XA card: 96,000 (installed without the HCA card); 150,000 (installed with the HCA card) ● XB card: 256,000 (installed without the HCA card); 512,000 (installed with the HCA card) ● HCA card: 512,000
ARP table size	XA card: 40,000 (installed without the HCA card); 64,000 (installed with the HCA card) XB card: 96,000 HCA card: 96,000
Number of IPv4 unicast routes	XA card: 64,000 (shared with IPv6 routes, installed without the HCA card); 1,500,000 (installed with the HCA card) XB card: 350,000 (shared with IPv6 routes, installed without the HCA card); 1,500,000 (installed with the HCA card) HCA card: 1,500,000 (shared with IPv6 routes)
Number of IPv4 multicast routes	XA card: 4,000 XB card: 4,000 HCA card: 4,000
Number of IPv6 unicast routes	XA card: 15,000 (≤ 64 bytes, shared with IPv4 routes, installed without the HCA card); 1,000,000 (installed with the HCA card) XB card: 65,000 (installed without the HCA card); 1,000,000 (installed with the HCA card) HCA card: 1,000,000
Number of IPv6 multicast routes	XA card: 2,000 XB card: 2,000 HCA card: 2,000
Number of ACEs	XA card: ● Ingress: 7,000 ● Egress: 1,500 XB card: ● Ingress: 28,000 (installed without the HCA card); 24,000 (installed with the HCA card) ● Egress: 4,000 HCA card: ● Ingress: 24,000 ● Egress: 4,000
Number of VSU members	2

* 1 means the system's packet forwarding rate.

* 2 means the system's switching capacity.

Power Supply and Consumption	RG-N18010-E	RG-N18014-E
Power supply	4 x pluggable power modules
Power input	RG-PA600I (AC input): ● Rated input voltage: 100 V AC to 240 V AC, 50/60 Hz ● Maximum input voltage: 90 V AC to 264 V AC, 47 Hz to 63 Hz ● Maximum input current: 10 A RG-PA1600I (AC input): ● Rated input voltage: 100 V AC to 240 V AC; 50/60 Hz ● Maximum input voltage: 90 V AC to 264 V AC; 47 Hz to 63 Hz ● Maximum input current: 16 A
Maximum output power	RG-PA600I: 600 W RG-PA1600I: ● 100 V AC to 176 V AC: 1200 W ● 176 V AC to 240 V AC: 1600 W
Module power consumption	Supervisor module: ● M18000E-CM: < 60 W ● M18000E-CM II: < 70 W Switch fabric module: ● M18000E-FE-X II: < 160 W Line card: ● M18000E-48GT4XS-XA: < 85 W ● M18000E-48SFP4XS-XA: < 117 W ● M18000E-24GT8SFP8XS-XA: < 95 W ● M18000E-32XS-XB: < 149 W ● M18000E-52XS-XB: < 250 W ● M18000E-12CQ-XB: < 240 W ● M18000E-8SFG: < 250 W ● M18000E-8SFX: < 250 W ● M18000E-HCA: < 280 W ● HCA-20XS: < 30 W ● HCA-4CQ: < 20 W
	Switch fabric module: ● M18000E-FE-X I: < 50 W Fan module: ● M10C-FAN: < 216 W	Fan module: ● M14FAN-F: < 360 W

Dimensions and Weight	RG-N18010-E	RG-N18014-E
Unit dimensions (W x D x H)	442.0 mm x 561.0 mm x 442.5 mm (17.40 in. x 22.09 in. x 17.42 in., cable management bracket excluded) 442.0 mm x 670.1 mm x 442.5 mm (17.40 in. x 26.38 in. x 17.42 in., cable management bracket included)	442.0 mm x 561.0 mm x 605.1 mm (17.40 in. x 22.09 in. x 23.82 in., cable management bracket excluded) 442.0 mm x 670.1 mm x 605.1 mm (17.40 in. x 26.38 in. x 23.82 in., cable management bracket included)
Shipping dimensions (W x D x H)	845.0 mm x 685.0 mm x 770.0 mm (33.27 in. x 26.97 in. x 30.31 in.)	860.0 mm x 670.0 mm x 887.0 mm (33.86 in. x 26.38 in. x 34.92 in.)
Rack height	10 RU	14 RU
Unit weight	43.6 kg (96.12 lbs, empty chassis with 2 fan modules)	68.3 kg (150.58 lbs, empty chassis with 2 fan modules)
Shipping weight	68.3 kg (150.58 lbs)	82.5 kg (181.88 lbs)

Environment and Reliability	RG-N18010-E	RG-N18014-E
Temperature	Operating temperature: 0°C to 50°C (32°F to 122°F) Storage temperature: –40°C to +70°C (–40°F to +158°F) Note: At an altitude between 3,000 m (9,842.52 ft.) and 5,000 m (16,404.20 ft.), every time the altitude increases by 220 m (721.78 ft.), the maximum temperature decreases by 1°C (1.8°F).
Humidity	Operating humidity: 10% to 90% RH (non-condensing) Storage humidity: 5% to 95% RH (non-condensing)
Altitude	Operating altitude: –500 m to +5,000 m (–1,640.42 ft. to +16,404.20 ft.) Storage altitude: –500 m to +5,000 m (–1,640.42 ft. to +16,404.20 ft.)
Mean time between failure (MTBF)	342,000 hours (about 39 years)
Fan	2 x pluggable fan modules (pre-installed)
Heat dissipation	Supervisor module and switch fabric module: front-to-rear airflow Line card: right-to-rear airflow
Acoustic noise	35°C (95°F): 55.9 dB 50°C (122°F): 73.4 dB
Supervisor module redundancy	1+1 redundancy
Switch fabric module redundancy	1+N redundancy
Power module redundancy	N+M redundancy (same model)
Fan redundancy	1+1 redundancy
Module hot swapping	Supported
Power module hot swapping	Supported
Fan module hot swapping	Supported
Cable hot swapping	All ports on line cards support hot swapping of cables. The switch-mode power supply supports hot swapping of power cords.
Power supply monitoring	Monitoring of the model, temperature, power, and voltage of the power module Power supply failure alarming Control of line card power-on based on the power supply status
Fan monitoring	Fan speed adjustment: 256 levels Fan failure alarming
Temperature monitoring	Over-temperature alarming
ESD	ESD contact/air discharge: 6 kV/8 kV ESD susceptibility contact/air discharge: 8 kV/15 kV
Surge protection	MGMT port: 4 kV Service port: 4 kV Power port: common mode 6 kV, differential mode 6 kV

Certifications and regulatory compliance	RG-N18010-E	RG-N18014-E
Safety regulation	IEC 62368-1
EMC regulation	EN 300386, EN 55032 Class A, EN 55035, EN IEC 61000-3-2, EN 61000-3-3, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-11
RoHS	European RoHS Directive 2011/65/EU & Amendment(EU) 2015/863

Software Specifications

Feature	RG-N18000-E Series
Ethernet Switching	Jumbo frame (maximum length: 9,216 bytes)
	IEEE 802.3az EEE
	IEEE 802.1Q (supporting 4K VLANs)
	Voice VLAN
	Super-VLAN and private VLAN
	MAC address-based, port-based, protocol-based, and IP subnet-based VLAN assignment
	GVRP
	Basic QinQ and selective QinQ
	STP (IEEE 802.1.d), RSTP (IEEE 802.1w), and MSTP (IEEE 802.1s)
	ERPS (G.8032)
	LLDP/LLDP-MED
IP Service	Static and dynamic ARP
	DHCP client
	DHCP relay
	DHCP server
	DHCP snooping
	DNS
	DHCPv6 client, DHCPv6 relay, and DHCPv6 snooping
	Neighbor Discovery (ND) and ND snooping
	IPv4 and IPv6 GRE tunnel
	IPv6 manual tunnel, IPv6 automatic tunnel, and IPv6 ISATAP tunnel
IP Routing	Static routing
	RIP and RIPng
	OSPFv2 and OSPFv3
	GR
	IS-ISv4 and IS-ISv6
	BGP4 and BGP4+
	IPv4/IPv6 VRF
	IPv4/IPv6 PBR
Multicast	IGMPv1/v2/v3
	IGMPv1/v2 snooping
	IGMP proxy
	IGMP fast leave
	PIM-DM, PIM-SM, PIM-SSM, and other multicast routing protocols
	Multicast static routing
	PIM-SM, PIM-SSM, PIM-SMv6, and PIM-SSMv6
	MSDP for inter-domain multicast
	MLDv1/v2
	MLDv1 snooping
	Multicast source IP address check Multicast source port check Validity check of IGMP packets
	Multicast querier
MPLS	MPLS L3VPN
	MPLS 6VPE and MPLS 6PE
	MPLS IPv6
	MPLS MIB (RFC 1273, 4265, 4382)
ACL and QoS	Standard IP ACLs (hardware ACLs based on IP addresses)
	Extended IP ACLs (hardware ACLs based on IP addresses or TCP/UDP port numbers)
	Extended MAC ACLs (hardware ACLs based on source MAC addresses, destination MAC addresses, and optional Ethernet type)
	Expert-level ACLs (hardware ACLs based on flexible combinations of the VLAN ID, Ethernet type, MAC address, IP address, TCP/UDP port number, protocol type, and time range)
	ACL80 and IPv6 ACL
	Applying ACLs globally (hardware ACLs based on flexible combinations of the VLAN ID, Ethernet type, MAC address, IP address, TCP/UDP port number, protocol type, and time range)
	ACL redirection
	Port traffic identification
	Port traffic rate limiting
	IEEE 802.1p
	Traffic classification based on 802.1p priorities, DSCP priorities, and IP precedences
	Congestion management: SP, WRR, DRR, WFQ, SP+WRR, SP+DRR, SP+WFR, and SP+WFQ
	Congestion avoidance: tail drop, RED, and WRED
	Rate limiting based on the inbound or outbound interface
	Eight queues on each port
Security	Multi-AAA
	RADIUS authentication, authorization, and accounting
	TACACS+
	IEEE 802.1X
	IEEE802.1X authentication, MAC address bypass (MAB) authentication, and interface-based and MAC address-based 802.1X authentication
	Web authentication
	Hypertext Transfer Protocol Secure (HTTPS)
	SSHv1 and SSHv2
	Global IP-MAC binding
	ICMP (discarding ICMP packets of which the rate exceeds the threshold on an interface)
	Port security
	IP source guard
	SAVI
	ARP spoofing prevention
	CPP and NFPP
	Various attack defense functions including NFPP, ARP anti-spoofing, DHCP/DHCPv6 attack defense, ICMP attack defense, ND attack defense, IP scanning attack defense, and customizing attack defense packet types
	Loose and strict RPF uRPF ignoring default routes
Reliability	REUP
	Rapid Link Detection Protocol (RLDP), Layer 2 link connectivity detection, unidirectional link detection, and VLAN-based loop control
	Data Link Detection Protocol (DLDP)
	IPv4/IPv6 ECMP
	IPv4 VRRP v2/v3 and IPv6 VRRP v3
	BFD
	Link monitoring, fault notification, and remote loopback based on 802.3ah (EFM)
	1+1 redundancy for supervisor modules
	1+N redundancy for switch fabric modules
	N+M redundancy for power modules
	1+1 redundancy for fan modules.
	Hot patching for online patch upgrade
	GR for OSPF/IS-IS/BGP
	BFD for VRRP/OSPF/BGP4/IS-IS/IS-ISv6/static routing
	Hot swapping of supervisor modules, switch fabric modules, power modules, and fan modules
Device Virtualization	VSU
NMS and Maintenance	SPAN, RSPAN, and ERSPAN
	sFlow (network detection technology based on packet sampling, which is mainly used for traffic statistics and analysis in heavy-traffic scenarios)
	N:1 mirroring, 1:N mirroring, and flow-based mirroring VLAN mirroring
	NTP and SNTP
	FTP, SFTP, TFTP, and Xmodem
	SNMP v1/v2/c3
	RMON (1, 2, 3, 9)
	Various types of RMON groups, including event groups, alarm groups, history groups, and statistics groups, as well as private alarm extension groups RMON used to implement Ethernet statistics, historical statistics, and alarm functions
	NETCONF
	CWMP
	gRPC
	OpenFlow Special 1.3
	Flow table analysis defined by all protocols Transmission of specified packets to the controller Configuring the controller's IP address and port Notifying port status changes to the controller
	Web-based NMS
VXLAN	EVPN VXLAN tunnel establishment LAN access to VXLAN IPv4 over IPv4 Distributed gateway IPv6 over IPv6 Using an SVI to connect to the VXLAN network Using a routed interface to connect to the VXLAN network Proxy ARP (replying with the actual MAC address)) ND proxy (replying with the actual MAC address) ND reply (replying with the actual MAC address) VXLAN static route Anycast gateway VXLAN bridging mode VXLAN routing mode Proxy ARP (replying with the gateway MAC address) Configuring the UDP port number in VXLAN packets Static VXLAN tunnel creation Layer 2 VXLAN bridge Layer 3 VXLAN gateway EVPN VXLAN
