Trong bối cảnh chuyển đổi số ngày càng phát triển mạnh mẽ, hệ thống hạ tầng CNTT đóng vai trò cốt lõi trong việc đảm bảo hoạt động liên tục, ổn định và an toàn cho doanh nghiệp. Đối với các hệ thống vận hành dữ liệu lớn, môi trường ảo hóa tập trung hay các ứng dụng doanh nghiệp quan trọng, yêu cầu về hiệu năng, tính sẵn sàng cao (High Availability) và khả năng mở rộng luôn được đặt lên hàng đầu.
Nhằm đáp ứng nhu cầu xây dựng một nền tảng hạ tầng hiện đại và ổn định cho hệ thống CNTT doanh nghiệp, KDA đã triển khai thành công dự án hạ tầng Datacenter cho Bellweather với mô hình gồm:
- 03 máy chủ Dell PowerEdge R760
- 01 hệ thống lưu trữ Dell PowerVault ME5024 SAN Storage
- Kết nối iSCSI tốc độ cao
- Microsoft Failover Cluster
- Shared Storage Cluster Shared Volume (CSV)
Giải pháp được xây dựng nhằm tạo ra một nền tảng Virtualization Enterprise có khả năng hoạt động liên tục, đảm bảo hiệu năng cao và tăng cường khả năng dự phòng cho toàn bộ hệ thống.
Tổng quan kiến trúc hệ thống Datacenter
Hệ thống được triển khai theo mô hình Virtualization Cluster sử dụng Shared Storage tập trung. Toàn bộ dữ liệu máy ảo được lưu trữ trên SAN Storage và chia sẻ đồng thời cho các node trong cụm Microsoft Failover Cluster thông qua giao thức iSCSI.
Kiến trúc tổng thể bao gồm:
- 03 x Dell PowerEdge R760 hoạt động như Cluster Node
- 01 x Dell PowerVault ME5024 cung cấp Shared Storage
- Hệ thống Storage Network riêng biệt
- Kết nối đa đường truyền MPIO (Multipath I/O)
- Microsoft Windows Server Failover Cluster
- Cluster Shared Volume (CSV)
Mục tiêu triển khai của dự án:
- Xây dựng nền tảng hạ tầng High Availability
- Tăng độ ổn định cho hệ thống CNTT
- Hạn chế downtime dịch vụ
- Đảm bảo khả năng mở rộng trong tương lai
- Tối ưu hiệu năng cho môi trường Virtualization
- Đảm bảo an toàn dữ liệu doanh nghiệp
Dell PowerEdge R760 – Nền tảng máy chủ Enterprise hiệu năng cao
Dell PowerEdge R760 là dòng máy chủ Enterprise thế hệ mới được thiết kế dành cho các môi trường yêu cầu hiệu năng xử lý cao như:
- Virtualization
- Database
- ERP System
- Enterprise Application
- AI Workload
- Private Cloud
Trong dự án lần này, cả 03 máy chủ được cấu hình đồng bộ nhằm đảm bảo khả năng failover linh hoạt giữa các node cũng như tối ưu hiệu năng vận hành cho toàn bộ hệ thống.
Hiệu năng xử lý mạnh mẽ
Hệ thống sử dụng nền tảng Intel Xeon Scalable thế hệ mới với số lượng core lớn, đáp ứng tốt cho môi trường nhiều máy ảo hoạt động đồng thời.
Hỗ trợ RAM DDR5 tốc độ cao
Việc sử dụng bộ nhớ DDR5 giúp tăng băng thông và cải thiện hiệu suất xử lý dữ liệu cho các workload doanh nghiệp.
Khả năng mở rộng linh hoạt
Dell R760 hỗ trợ:
- PCIe Gen5
- NVMe tốc độ cao
- Card mạng 10G/25G
- GPU mở rộng
Cho phép doanh nghiệp dễ dàng nâng cấp tài nguyên trong tương lai.
Thiết kế tối ưu cho Datacenter
- Dual Power Supply dự phòng
- Hot Plug ổ cứng
- Quản trị từ xa bằng iDRAC
- Tản nhiệt tối ưu
- Khả năng vận hành ổn định 24/7
Dell PowerVault ME5024 – Giải pháp SAN Storage tập trung cho doanh nghiệp
Đóng vai trò trung tâm lưu trữ của toàn bộ hệ thống, Dell PowerVault ME5024 cung cấp nền tảng Shared Storage cho cả 03 node trong cụm Failover Cluster.
Đây là dòng SAN Storage được tối ưu cho môi trường Enterprise và Virtualization với khả năng vận hành ổn định và hiệu năng cao.
Dual Controller tăng khả năng dự phòng
Hệ thống được trang bị Dual Controller hoạt động song song nhằm đảm bảo tính sẵn sàng cao và loại bỏ điểm lỗi đơn (Single Point of Failure).
Hỗ trợ nhiều chuẩn kết nối
ME5024 hỗ trợ:
- iSCSI
- Fibre Channel
- SAS
Trong dự án này, KDA lựa chọn giải pháp iSCSI nhằm tối ưu chi phí đầu tư nhưng vẫn đảm bảo hiệu năng và độ ổn định cho hệ thống.
Cấu hình RAID bảo vệ dữ liệu
Storage được cấu hình RAID nhằm:
- Tăng tốc độ truy xuất
- Đảm bảo an toàn dữ liệu
- Hạn chế rủi ro mất dữ liệu khi xảy ra lỗi ổ cứng
Khả năng mở rộng linh hoạt
Doanh nghiệp có thể mở rộng thêm dung lượng lưu trữ hoặc enclosure trong tương lai mà không ảnh hưởng tới hệ thống hiện tại.
Triển khai hạ tầng iSCSI Storage Network
Một trong những hạng mục quan trọng nhất của dự án là xây dựng hạ tầng Storage Network chuyên biệt phục vụ kết nối giữa SAN Storage và các Cluster Node.
Vì sao lựa chọn iSCSI?
iSCSI là giao thức truyền tải block storage thông qua mạng Ethernet TCP/IP, cho phép triển khai SAN Storage với chi phí tối ưu hơn so với hạ tầng Fibre Channel truyền thống.
Các ưu điểm nổi bật của iSCSI:
- Tiết kiệm chi phí đầu tư
- Dễ triển khai và quản trị
- Khả năng mở rộng linh hoạt
- Tương thích cao với Windows Server
- Đáp ứng tốt cho môi trường Virtualization
Các hạng mục triển khai thực tế
Đội ngũ kỹ thuật của KDA đã thực hiện:
Thiết kế Storage Network riêng biệt
Storage Traffic được tách biệt hoàn toàn khỏi User Network nhằm:
- Tăng độ ổn định
- Giảm nghẽn mạng
- Tối ưu hiệu năng truy xuất dữ liệu
Cấu hình iSCSI Target trên SAN Storage
- Tạo Virtual Disk
- Mapping Volume
- Phân quyền truy cập cho từng node
Cấu hình iSCSI Initiator trên Windows Server
Mỗi server được cấu hình:
- Persistent Connection
- Automatic Reconnect
- Multiple Session
Triển khai MPIO (Multipath I/O)
MPIO giúp:
- Tăng băng thông truyền tải
- Dự phòng đường truyền
- Tự động failover khi xảy ra lỗi kết nối
Đây là thành phần cực kỳ quan trọng trong các hệ thống SAN Enterprise nhằm đảm bảo tính ổn định và khả năng hoạt động liên tục.
Triển khai Microsoft Failover Cluster
Sau khi hoàn tất cấu hình Storage, hệ thống được triển khai Microsoft Failover Cluster với 03 node hoạt động đồng thời.
Đồng bộ cấu hình hệ thống
Toàn bộ server được đồng bộ:
- Firmware
- Driver
- Hostname
- Network Configuration
- Domain Configuration
Nhằm đảm bảo khả năng hoạt động ổn định trong môi trường Cluster.
Validate Cluster Configuration
Trước khi đưa vào vận hành, hệ thống được kiểm tra toàn diện:
- Storage
- Network
- Driver Compatibility
- Cluster Configuration
Đảm bảo đáp ứng đầy đủ tiêu chuẩn của Microsoft.
Tạo Cluster và Cluster Shared Volume (CSV)
Sau khi validate thành công:
- Tạo Cluster Name
- Cấu hình Cluster IP
- Add Shared Storage
- Tạo CSV phục vụ Virtualization
Triển khai hệ thống máy ảo
Toàn bộ máy ảo được đặt trên Shared Storage giúp các node có thể truy cập đồng thời và hỗ trợ failover tự động khi xảy ra sự cố.
High Availability – Đảm bảo tính liên tục cho hệ thống doanh nghiệp
Giá trị lớn nhất mà hệ thống mang lại chính là khả năng High Availability.
Trong trường hợp:
- Một server gặp lỗi phần cứng
- Mất điện
- Bảo trì hệ thống
- Lỗi network hoặc storage path
Các máy ảo sẽ tự động failover sang node còn lại trong Cluster mà không làm gián đoạn toàn bộ dịch vụ.
Điều này giúp doanh nghiệp:
- Giảm downtime
- Tăng độ ổn định
- Đảm bảo dịch vụ vận hành liên tục
- Hạn chế rủi ro gián đoạn hệ thống
Đây là yếu tố đặc biệt quan trọng đối với các hệ thống:
- ERP
- Database
- Mail Server
- File Server
- Application Server
- Hệ thống sản xuất doanh nghiệp
Giá trị KDA mang lại cho Bellweather
Thông qua dự án lần này, KDA không chỉ triển khai một hệ thống hạ tầng CNTT mà còn xây dựng một nền tảng Datacenter hiện đại, ổn định và sẵn sàng cho nhu cầu phát triển lâu dài của Bellweather.
Các giá trị nổi bật bao gồm:
- Tối ưu hiệu năng hệ thống
- Tăng khả năng dự phòng
- Đảm bảo tính sẵn sàng cao
- Quản trị tập trung dễ dàng
- Hỗ trợ mở rộng linh hoạt
- Đảm bảo an toàn dữ liệu doanh nghiệp
Với kinh nghiệm triển khai nhiều hệ thống Datacenter, Virtualization và Enterprise Infrastructure, KDA luôn hướng tới việc cung cấp các giải pháp hạ tầng CNTT tối ưu, ổn định và phù hợp với nhu cầu thực tế của doanh nghiệp.

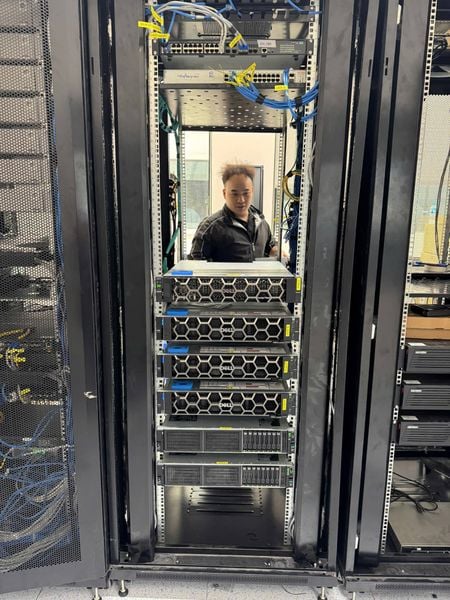

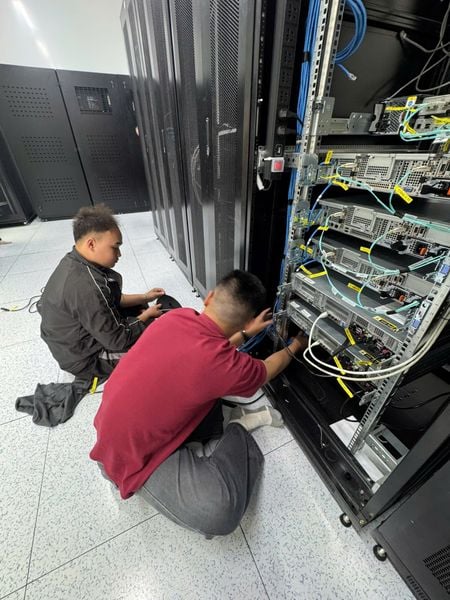

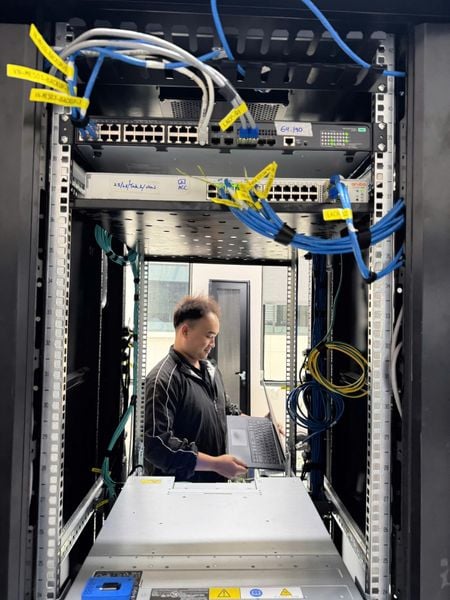

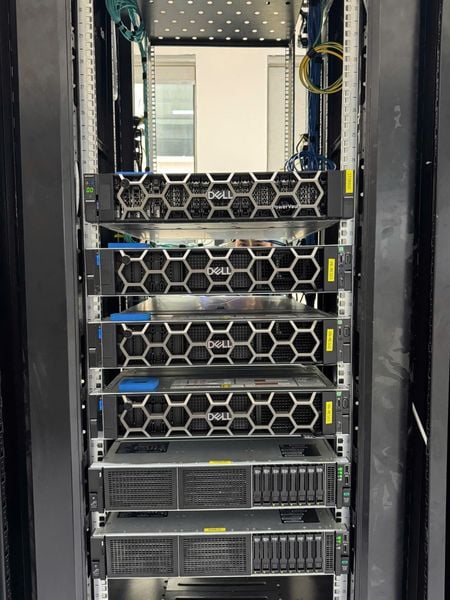

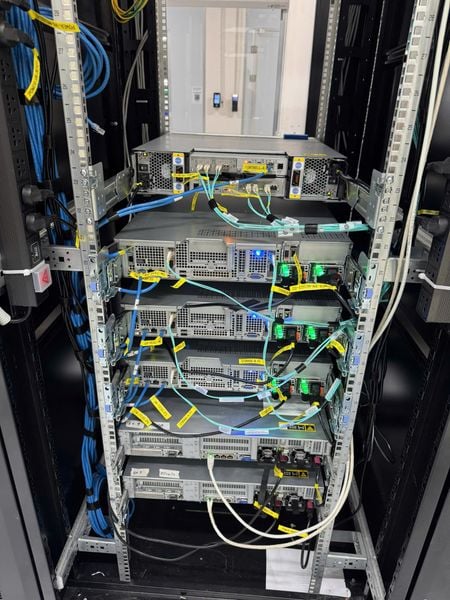

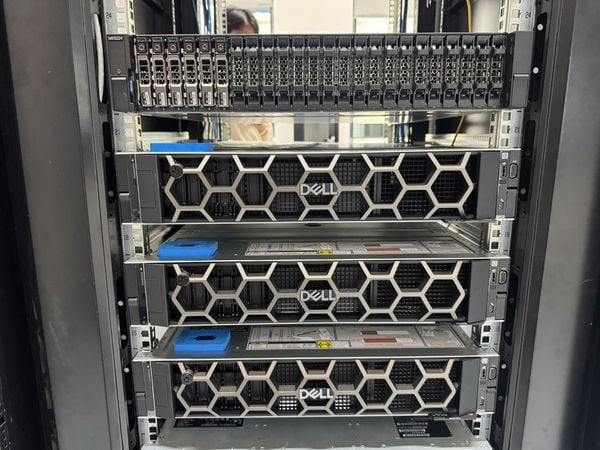

Hình ảnh triển khai hệ thống Datacenter Dell R760 và Dell ME5024 bởi KDA cho Bellweather
